Inmiddels is de vernieuwde N206/Tjalmaweg tussen Katwijk en Leiden alweer enige tijd geleden geopend. En een onderdeel hiervan is de aangepaste Torenvlietbrug.
Naast dat het bestaande deel is aangepast, is er ook een nieuw deel aangebouwd om zo een betere doorstroming van het verkeer te waarborgen.
Timelapse

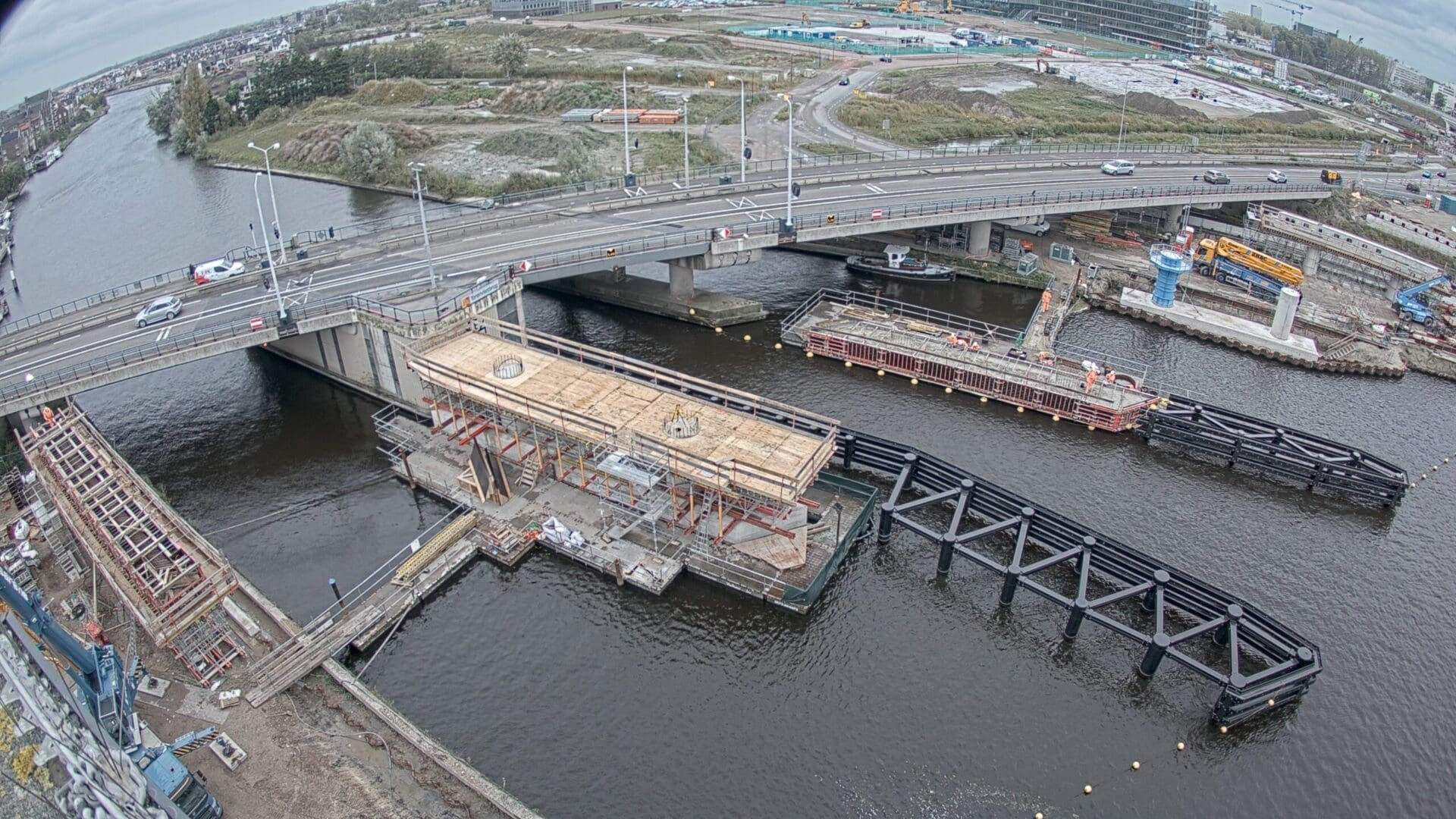

Van de bouw van de nieuwe Torenvlietbrug en de verbouw van de bestaande Torenvlietbrug is een timelapse gemaakt. In drie minuten ontstaat er zo een beeld van de werkzaamheden aan de brug.
Feiten nieuwe Torenvlietbrug
– Lengte van het dek: 213,5 meter
– Breedte van het dek: 21,5 meter
– Doorvaarthoogte: 5,6 m (net zo hoog als de bestaande Torenvlietbrug)
– 8 overspanningen met een lengte tussen de 18 en 30 meter
– 11 kokerliggers per overspanning, in totaal 88 liggers
– Liggers wegen 38 tot 58 ton per stuk
– Op de brug zijn drie rijstroken voor het verkeer in de richting Leiden
Feiten bestaande Torenvlietbrug
– Gebouwd in 1990
– De brug heeft zijn naam te danken aan de voormalige hoeve Torenvliet die een stuk verderop aan de Zonneveldslaan in Valkenburg lag
– Lengte van het dek: 213 meter
– Breedte van het dek: 16,8 meter
– De brug is vastgemaakt, omdat er vrijwel geen schepen meer passeerden waarvoor de brug open hoefde
– Stalen val van 117 ton in zomer van 2022 in delen verwijderd
– Op de brug zijn twee rijstroken voor het verkeer richting Katwijk en een fietspad dat onderdeel uitmaakt van de doorfietsroute tussen Leiden en Katwijk
– De randelementen en leuningen van de bestaande Torenvlietbrug zijn vervangen zodat de twee bruggen qua uitstraling op elkaar liggen
– De kleur van de randelementen en leuningen is RAL 8011 (Nootbruin). Het architectenbureau twijfelde tussen twee bruintinten. Uiteindelijk werd voor nootbruin gekozen, omdat één van de ontwerpers uit Piëmonte in Italië kwam, waar de beste hazelnoten worden verbouwd en de bekendste chocoladepasta vandaan komt
– Op de plek van het val liggen nu 32 liggers – met een totaalgewicht van 200 ton
– Er liggen 16 T-liggers met een lengte van bijna 9 meter over de basculekelder (hier bevond zich het vroegere contragewicht van het beweegbare brugdek)
– Er liggen 16 T-liggers met een lengte van ruim 15 meter over de Oude Rijn.
Bron: Rijnlandroute
Foto: Vincent Basler en Boskalis Nederland
